Наибольшие размеры паза (Д х Ш х Г) мм
Вертикальное перемещение рабочего столв мм
Угол наклона рабочего стола влево-вправо °
Угол наклона рабочего стола вперед-назад °
Вертикальный ход стола мм
Количество осциллирующих движений шт./мин
Габаритные размеры (Д х Ш х В) мм
Конструктивные особенности

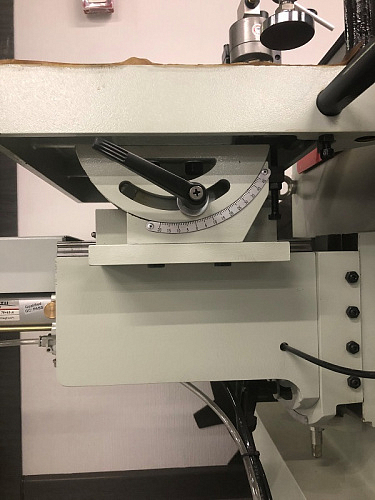

НАКЛОН СТОЛА ВПЕРЕД / НАЗАД
Точная регулировка наклона стола вперед/назад осуществляется по угловой шкале +/- 45°. В выбранном положении стол фиксируется зажимными винтами с обеих сторон.

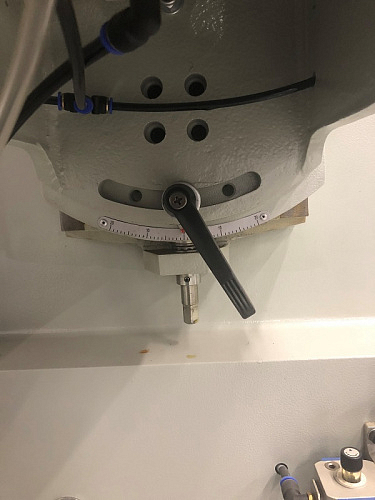

НАКЛОН СТОЛА ВЛЕВО / ВПРАВО
Точная регулировка наклона стола влево/вправо осуществляется по угловой шкале +/- 20°. В выбранном положении стол фиксируется зажимным винтом.

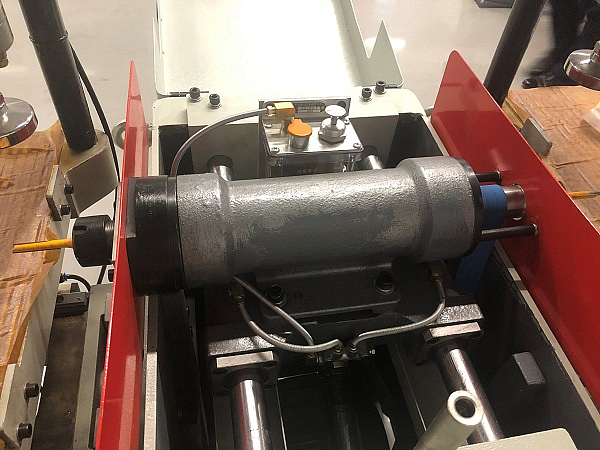

СИСТЕМА СМАЗКИ ШПИНДЕЛЯ
Оснащена масляным баком, шлангами, проведенными в соответствующие точки и ручным насосом. Это позволяет снизить человеческий фактор при обслуживании шпинделя и увеличивает ресурс станка.

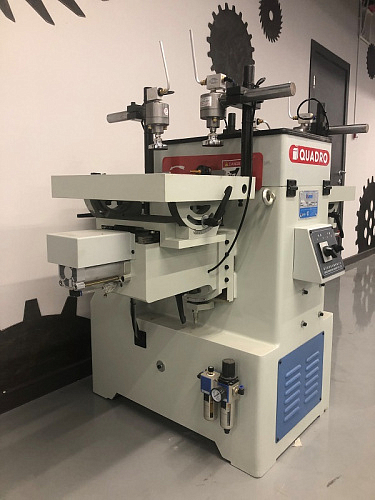

ПОДАЧА СТОЛОВ
Гидропневматическая подача столов обеспечивает плавность и равномерность хода даже при обработке твердых пород древесины.

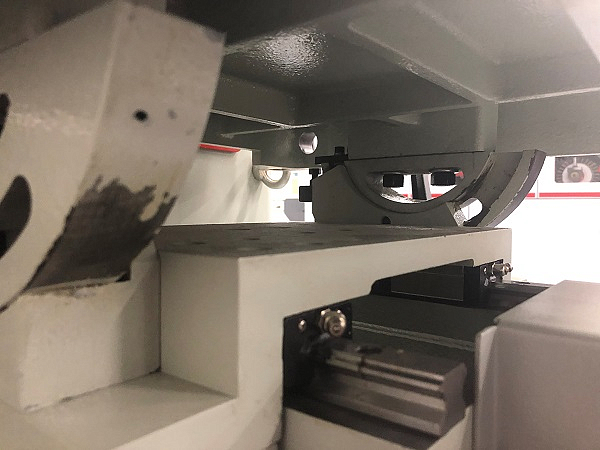

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
Столы перемещаются по надежным линейным направляющим, что гарантирует точность и легкость хода.

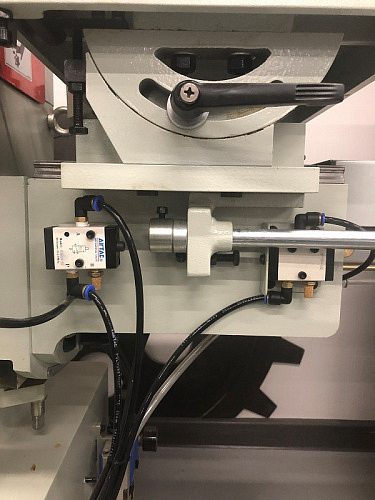

НАПРАВЛЯЮЩИЕ ГЛУБИНЫ ПАЗА
Глубина паза удобно регулируется концевым выключателем.

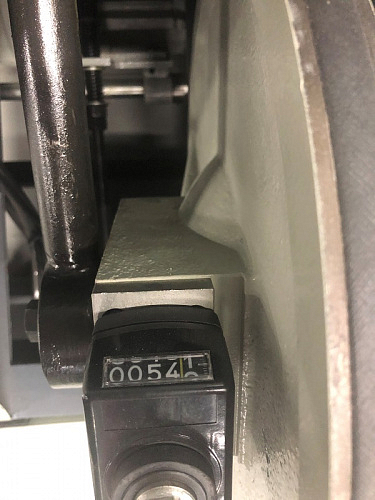

НАСТРОЙКА ШИРИНЫ ПАЗА
Ширина паза удобно регулируется с помощью цифрового счетчика.

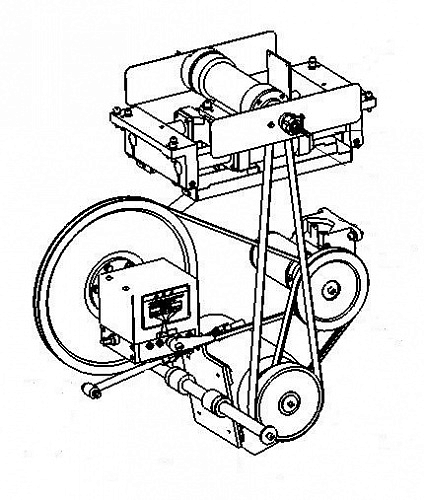

СИСТЕМА ПРИВОДОВ
Скорость вращения инструмента и скорость осцилляции регулируются отдельными ремнями. Это значительно повышает надежность всей системы и позволяет увеличить скорость вращения инструмента до 15 200 об/мин, а скорость осцилляции изменять в диапазоне 170 - 230 движений/мин.

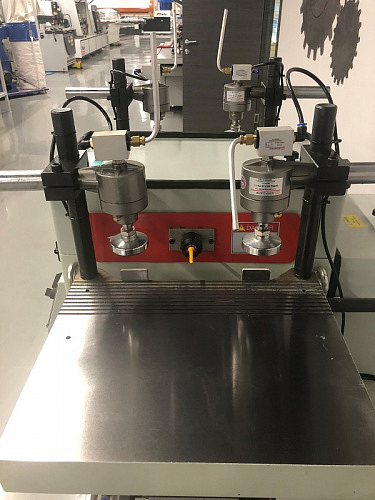

ПРИЖИМ ЗАГОТОВКИ
Каждый стол оснащен двумя пневмоприжимами. Обдув детали сжатым воздухом во время обработки.

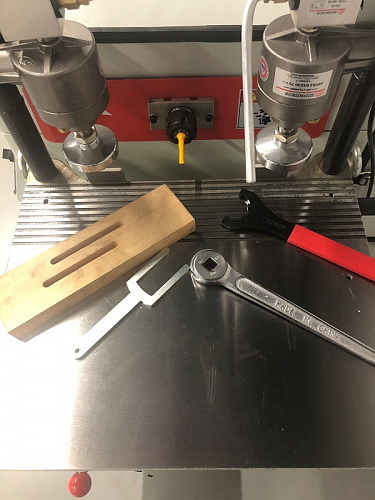

ЗИП
В комплекте с каждым станком идет ЗИП. Каждый станок тестируется перед отгрузкой с завода, тестовую деталь кладут в комплект.
Наши преимущества
- Автоматическое перемещение шпинделя
- 2 шпинделя

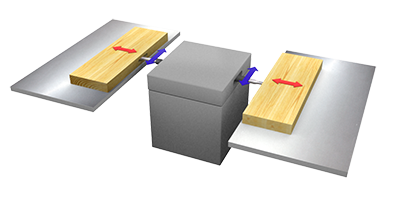

- Работа одновременно на 2-х столах
- Пневмоприжим
- Столы наклоняются в 2-х плоскостях
- 2 пневмоприжима на каждом столе
- Рабочие столы регулируются по высоте и углу наклона
- Быстрая настройка на нужный размер
- Высокая скорость обработки
- Надежная конструкция
- Станок может работать в карусельном режиме ------------------ ---------------
