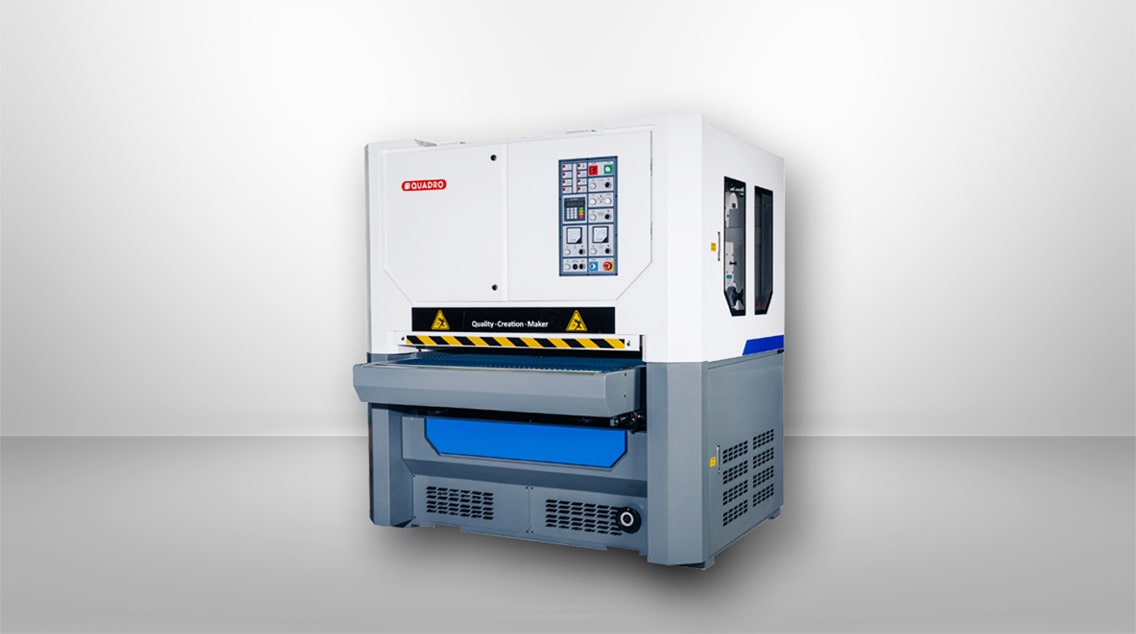

Станки данной серии предназначены для одновременного строгания и шлифования заготовок.
Оснащены 3-мя узлами: рейсмусовый (спиральный строгальный вал) + 1-й шлифовальный (обрезиненный вал) + 2-й шлифовальный (обрезиненный мягкий вал и утюжок).
Данная конфигурация значительно повышает производительность и качество обработки, т. к. рейсмусовый вал устраняет дефекты склейки (перепады по толщине и излишки клея), что снижает нагрузку на шлифовальные узлы, сокращает количество проходов до одного, повышает ресурс шлиф лент и снижает затраты на абразив.

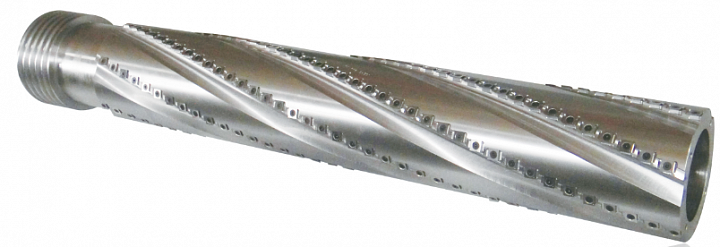

СТРОГАЛЬНЫЙ ВАЛ
Первый узел – строгальный спиральный вал. Устраняет дефекты склейки (перепады по толщине, излишки клея), снижает нагрузку на шлиф узлы, сокращает кол-во проходов, повышает ресурс шлифовальных лент.

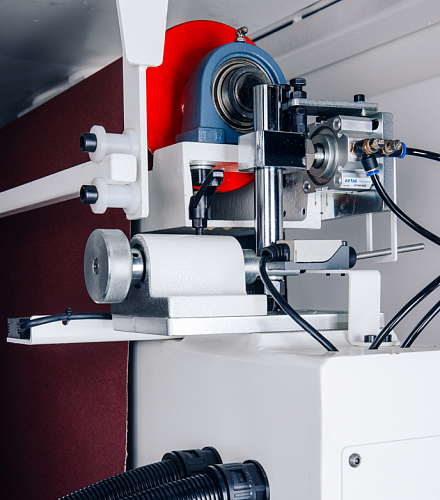

ОСЦИЛЛЯЦИЯ ШЛИФОВАЛЬНЫХ ЛЕНТ
Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении.
Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь вдоль и поперек заготовки.

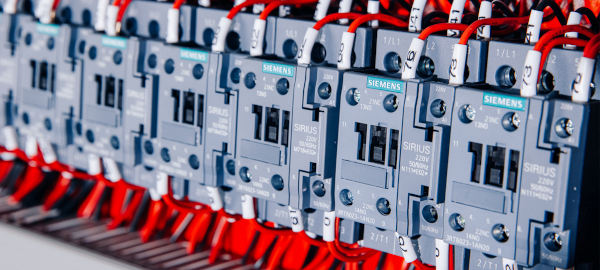

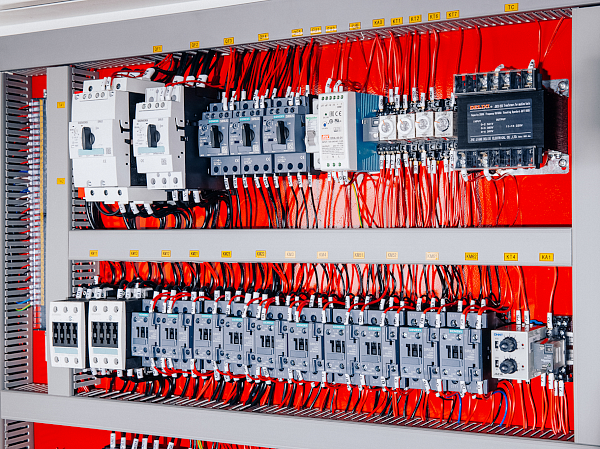

ЭЛЕКТРОКОМПОНЕН-ТЫ SIEMENS
Высоконадежные электрокомпоненты от ведущего мирового производителя гарантируют стабильную и долголетнюю бесперебойную работу станка.
Пылезащищенное исполнение электрошкафа исключает загрязнение высокочувствительных элементов.
ЭФФЕКТИВНАЯ СИСТЕМА ПЫЛЕУДАЛЕНИЯ
Каждый шлифовальный узел оснащен патрубком для удаления пыли из зоны шлифования для исключения загрязнения заготовки и шлифовальной ленты.

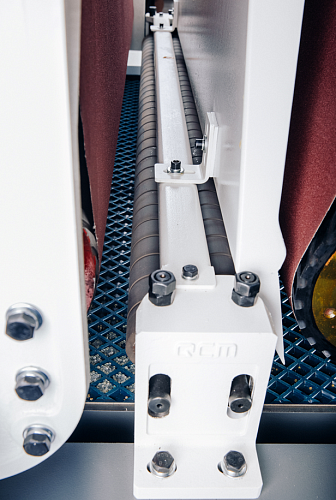

СДВОЕННАЯ СИСТЕМА ПРИЖИМНЫХ РОЛИКОВ
Гарантирует стабильный прижим заготовки и исключает вибрации в процессе обработки, положительно сказывается на качестве шлифования.

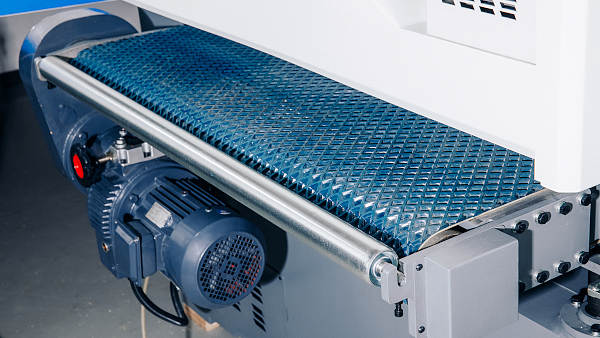

РАСШИРЕНИЕ СТОЛА НА ВЫХОДЕ С 1 РОЛИКОМ
Обеспечивает поддержку заготовки на выходе из станка, исключает её падение, что повышает качество обработки.

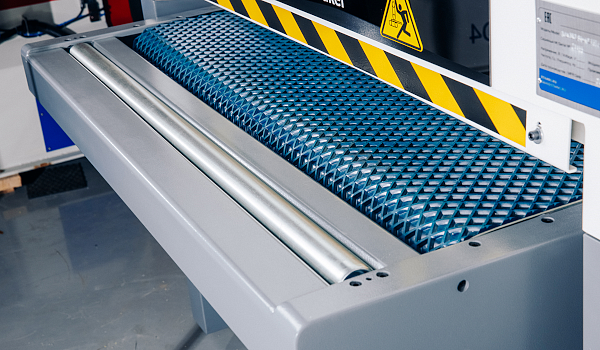

РАСШИРЕНИЕ СТОЛА НА ВХОДЕ С 1 РОЛИКОМ
Позволяет удобно базировать длинномерные заготовки, облегчает их подачу в станок, исключает свисание заготовок, что повышает качество обработки.

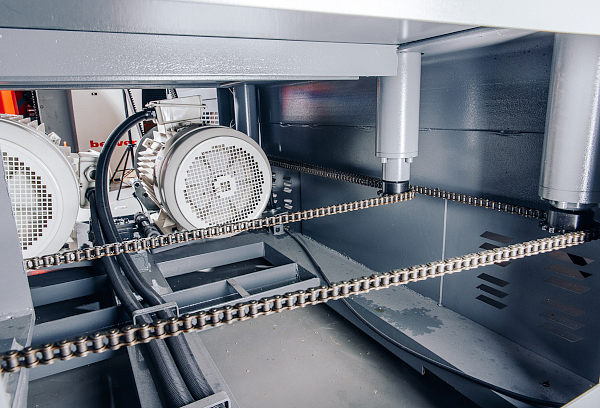

КРЕПЛЕНИЕ СТОЛА НА 4-х ОПОРАХ
Гарантирует жесткое и стабильное положение стола в процессе обработки и настройки, что в свою очередь обеспечивает стабильное качество получаемой продукции.
ПРИВОД ПОДЪЕМА СТОЛА
Осуществляется от отдельного двигателя через редуктор и массивную цепную передачу, что обеспечивает синхронную работу 4-х винтов.

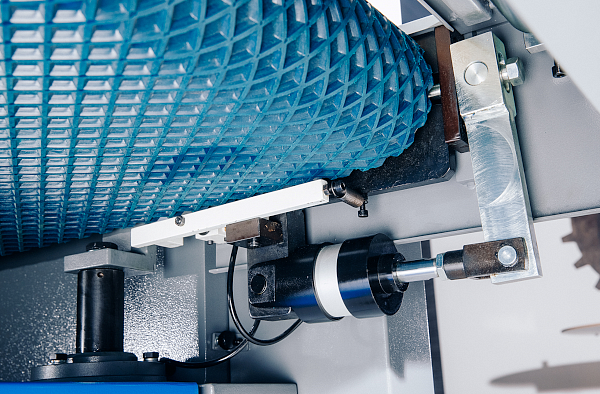

АВТОЦЕНТРИРОВАНИЕ ПОДАЮЩЕГО ТРАНСПОРТЕРА
Система исключает боковое сползание и износ боковой части конвейера, значительно увеличивает ресурс резиновой ленты, снижает затраты на обслуживание станка и повышает производительность.
Осуществляется с помощью отдельного пневмоцилиндра.

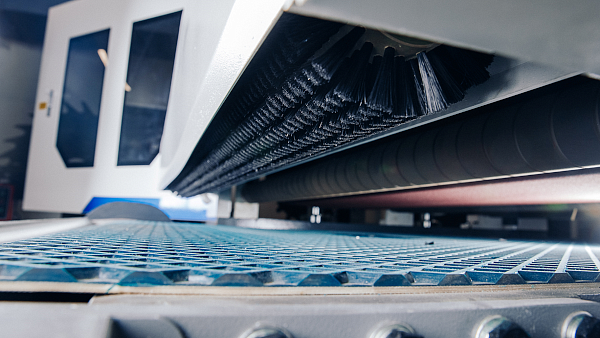

ЩЕТКА ДЛЯ ОЧИСТКИ ОТ ПЫЛИ
Обеспечивает очистку заготовки от пыли после обработки и позволяет исключить дополнительную операцию обеспыливания. Имеет отдельный патрубок для аспирации и собственный электродвигатель. Установлена на выходе из станка.

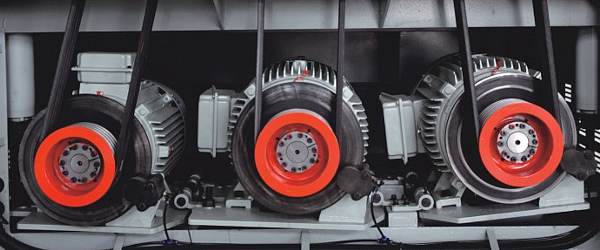

НЕЗАВИСИМЫЙ ПРИВОД ОБРАБАТЫВАЮЩИХ УЗЛОВ
Строгальный и каждый шлифовальный узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках.
Остановка вращения шкивов осуществляется с помощью надежных тормозных колодок

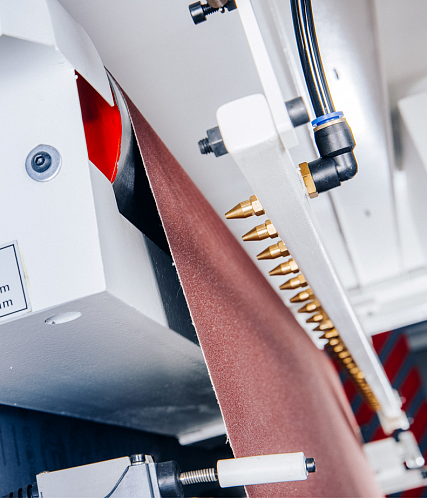

ОБДУВ ДВУХ ШЛИФОВАЛЬНЫХ ЛЕНТ С ОСЦИЛЛЯЦИЕЙ
Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы для повышения качества шлифования.
Повышает ресурс шлифовальных лент, сокращает затраты на абразив и повышает производительность станка.
Установлен на каждом шлифовальном узле.
Привод осцилляции от электродвигателя.

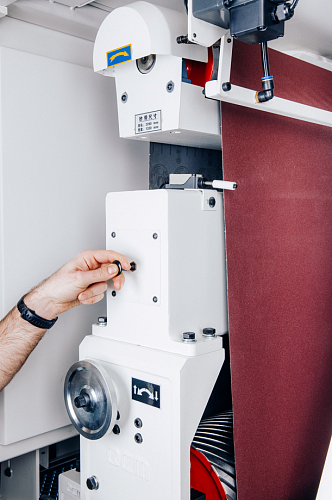

ПНЕВМАТИЧЕСКОЕ НАТЯЖЕНИЕ ШЛИФОВАЛЬНЫХ ЛЕНТ
Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв.
Натяжение / ослабление лент быстро осуществляется нажатием переключателя, что минимизирует время на замену лент и увеличивает производительность станка.

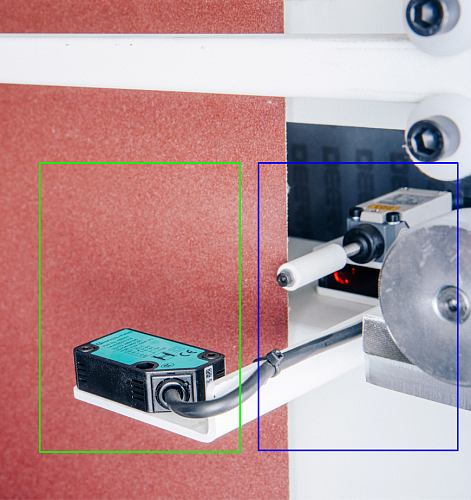

ДАТЧИКИ ОСЦИЛЛЯЦИИ И СХОДА ЛЕНТЫ
Зелёным: фотодатчик осцилляции шлифовальной ленты. При пересечении лентой светового потока срабатывает система осцилляции и лента перемещается в противоположном направлении.
Синим: датчик схода ленты. Обеспечивает дополнительную безопасность и необходим для экстренной остановки станка в случае схода шлифовальной ленты.
ВАРИАТОР
Плавная регулировка скорости подачи от 6 до 30 м/мин позволяет удобно подбирать оптимальные режимы шлифования в зависимости от вида заготовки и качества поверхности.

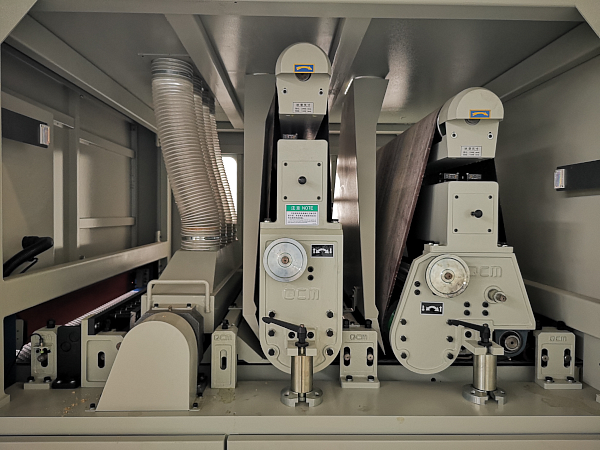

ЧУГУННЫЕ КРЕПЛЕНИЯ УЗЛОВ
Позволяют эффективно гасить вибрации, что повышает качество обработки.

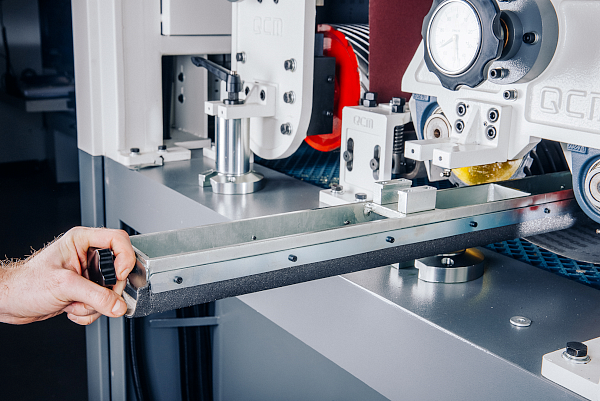

УТЮЖОК
Обеспечивает высокое качество обработанной поверхности.
Установлен на втором узле после обрезиненного вала.
Для обслуживания удобно выдвигается из станка.

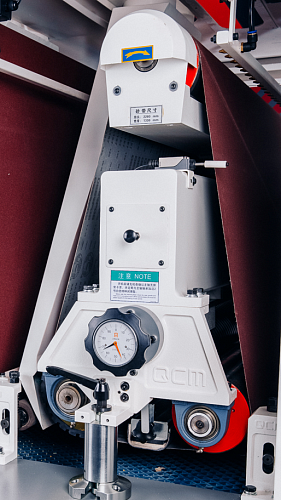

2-й ШЛИФОВАЛЬНЫЙ УЗЕЛ (ВАЛ + УТЮЖОК)
Выполняет 2 операции: чистовое шлифование обрезиненным валом и выравнивание кинематической волны с помощью плоского утюжка.

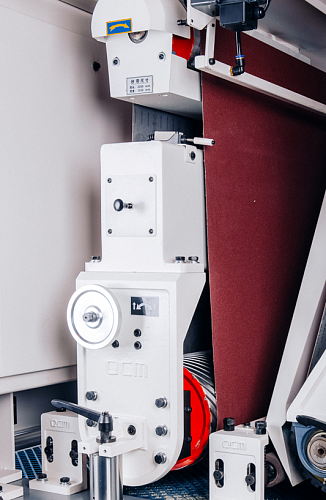

1-й ШЛИФОВАЛЬНЫЙ УЗЕЛ (ВАЛ)
Предназначен для предварительного шлифования. Имеет обрезиненный вал увеличенного диаметра и повышенной жесткости.
