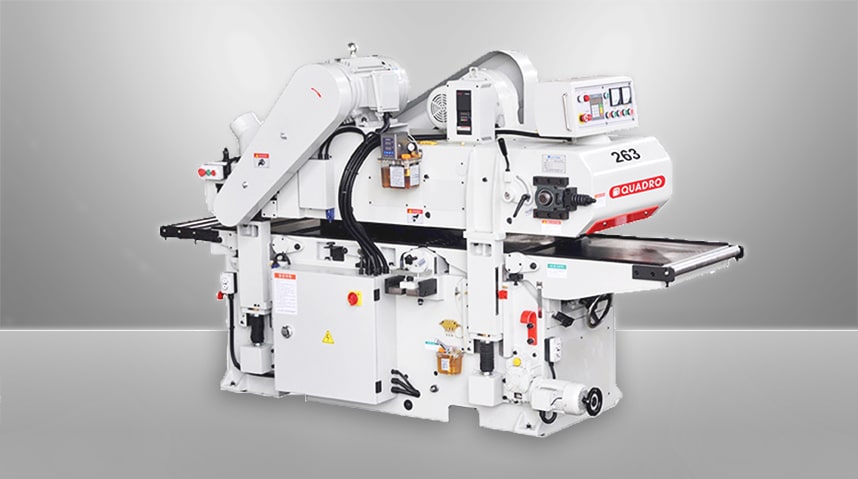

Двусторонние рейсмусы QUADRO – надежное решение для тяжелой и интенсивной работы
Двустороннее строгание с высокой точностью мебельных щитов, бруса, досок и других заготовок

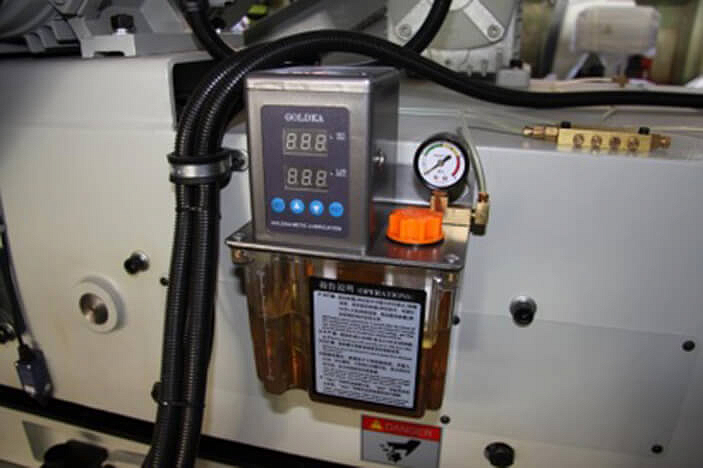

Автоматическая централизованная система смазки конвейера
На станке установлена автоматическая система смазки подающего конвейера и цепи. Смазка работает по установленному временному интервалу во время работы станка. Время выставляется на дисплее. Оснащена автоматическим отключением станка в случае отсутствия смазки в бачке!

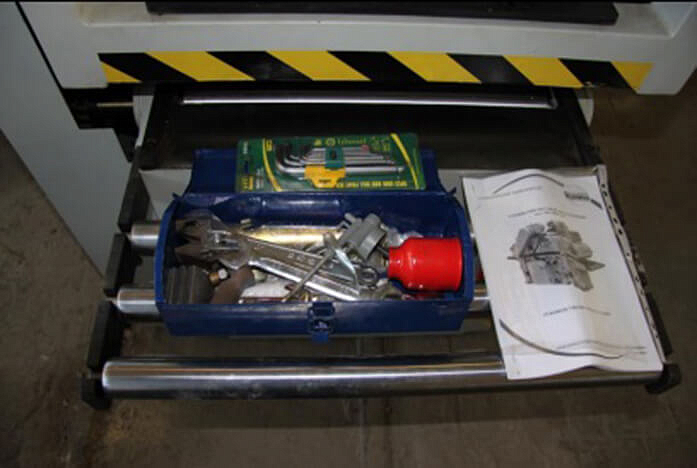

ЗИП
В комплекте со станком ключи, прессмасленка для обслуживания станка и руководство по эксплуатации.

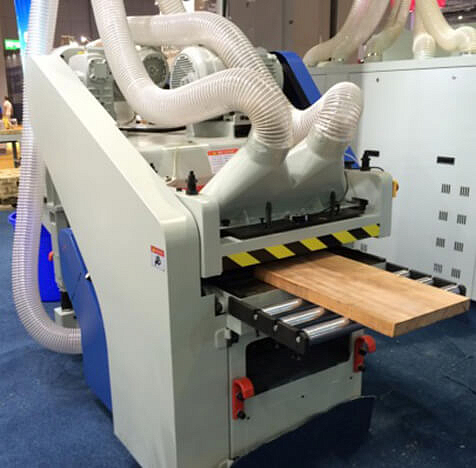

Аспирационные патрубки
Эксгаустерные отверстия на верхнем и нижнем ножевом валу Ø150 мм.
Дополнительные ролики
В комплект поставки входят 3 дополнительных поддерживающих ролика на выходе и один ролик на входе. Удобно при обработке длинномерных заготовок.

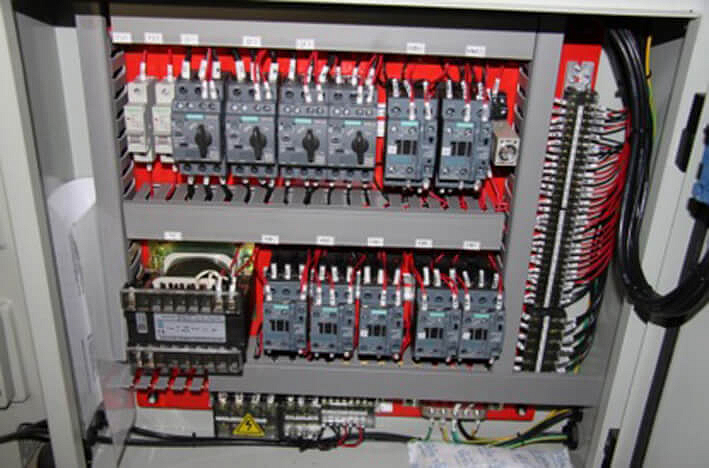

Электрокомпоненты
В станке используются качественные электрокомпонты Schneider Electric и Siemens.

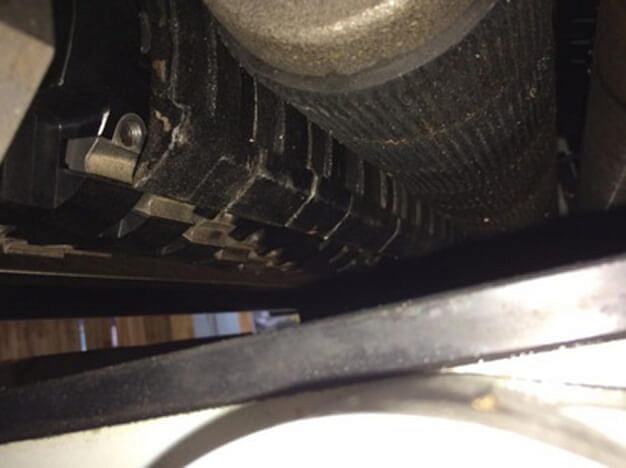

Секционный подающий вал
Перед рейсмусовым (верхним) ножевым валом заготовку подает секционный валец, что позволяет обрабатывать сразу несколько разнотолщинных заготовок.

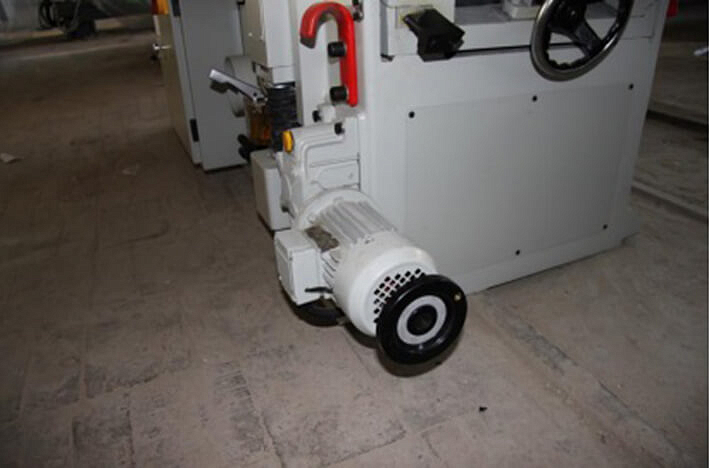

Настройки толщины съема рейсмусового вала
Осуществляется одновременно с настройкой подающего транспортера с помощью электродвигателя, возможно ручное выставление толщины, что делает станок очень надежным в эксплуатации. Толщина обработки отображается на электронном дисплее и дублируется на миллиметровой шкале.

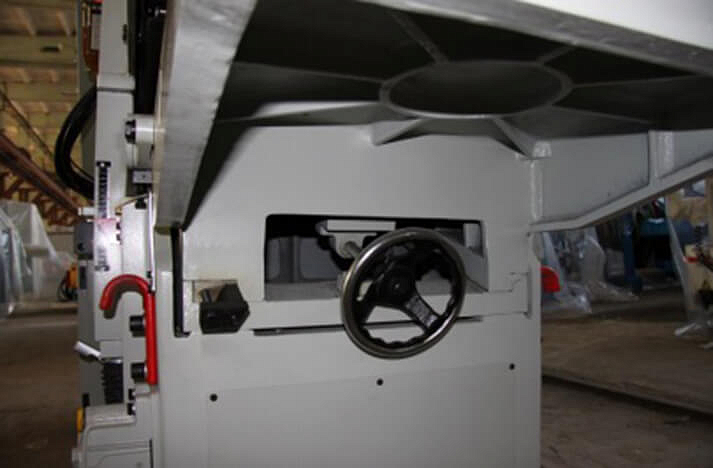

Настройка толщины съема фуговального вала
Осуществляется с помощью маховика. Отображение размера по миллиметровой шкале.

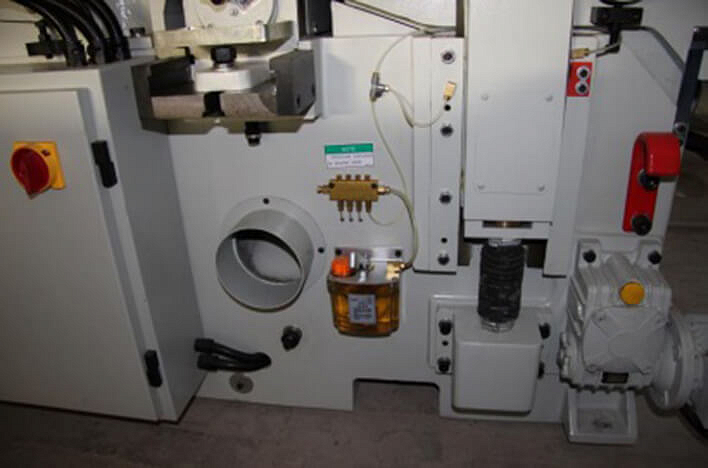

Централизованная система смазки станка
Обеспечивает смазку основных узлов и механизмов станка с помощью ручного насоса. Это существенно экономит время на обслуживание станка.

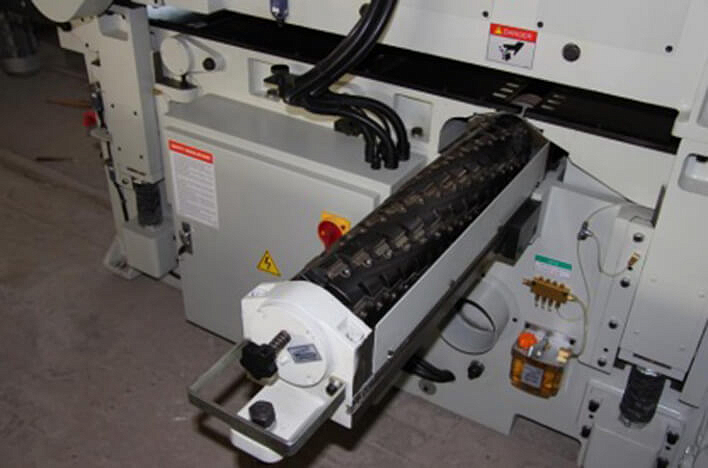

Нижний ножевой вал
Удобная замена ножей нижнего фуговального вала. Для этого вал выдвигается по направляющим.

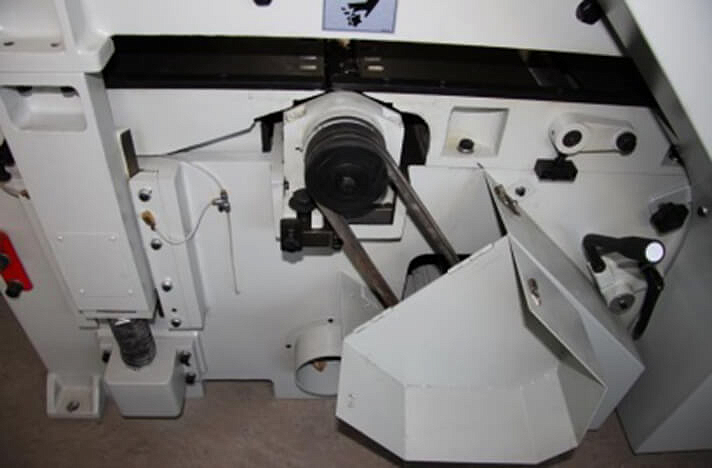

Привод нижнего ножевого вала
Осуществляется посредством 3-х клиновых ремней. Удобно расположен сбоку станка и оснащен рукояткой для быстрого снятия ремней. В соответствии с нормами безопасности привод закрыт кожухом.

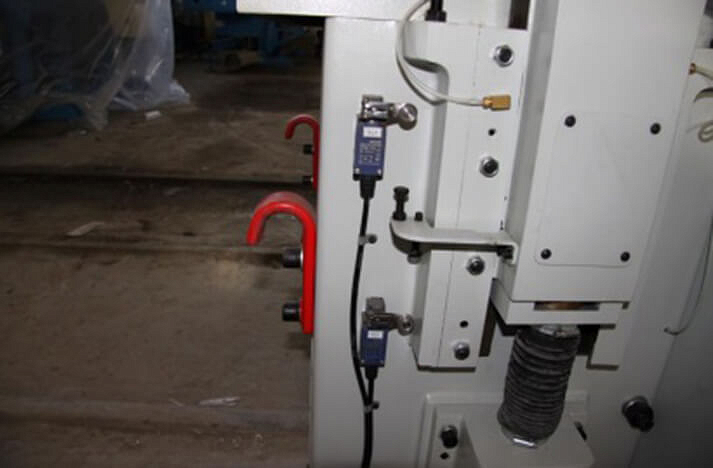

Подъёмные винты
Верхний ножевой вал и подающий транспортер поднимаются и опускаются на 4-х винтовых опорах, что исключает перекос и гарантирует высокую точность. От попадания пыли и грязи винты закрыты кожухами. Концевые выключатели ограничивают ход стола.

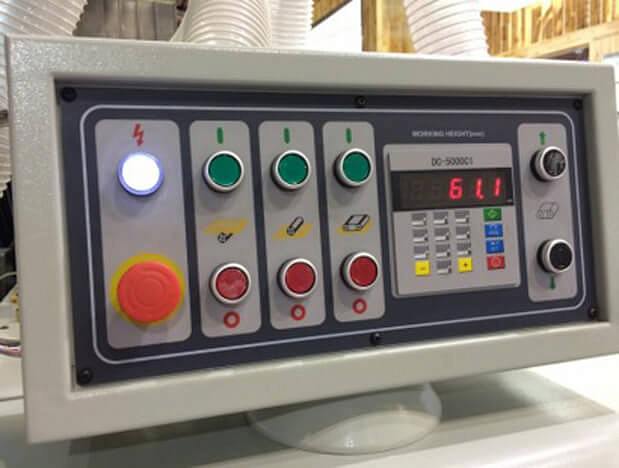

Пульт управления
На пульте расположены кнопки включения/выключения верхнего и нижнего ножевого вала, транспортера, подъема/опускания верхнего ножевого вала и кнопка аварийного отключения. Выставление на толщину обработки осуществляется с помощью программатора. Отображение размера на электронном цифровом табло. На выходе дублирована кнопка аварийного отключения.

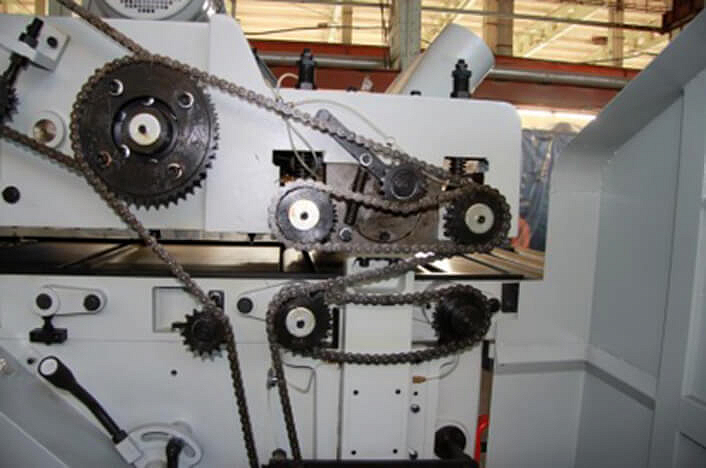

Система привода
Привод подающего транспортера, приводных роликов в столе и подающих роликов перед верхним ножевым валом осуществляется посредством массивной цепи от отдельного двигателя и имеет плавную регулировку скорости подачи инвертором. Узлы механизма подачи находятся сбоку станка и закрыты поворотным кожухом, что обеспечивает легкий и удобный доступ к ним для обслуживания.
Подающий конвейер
Подача заготовки осуществляется конвейером с подпружиненными пальчиковыми прижимами. Каждый прижимной палец независимо от других подпружинен, а сама заготовка прижата на всем пути нахождения в станке. Также возможна одновременная подача нескольких разнотолщинных заготовок.

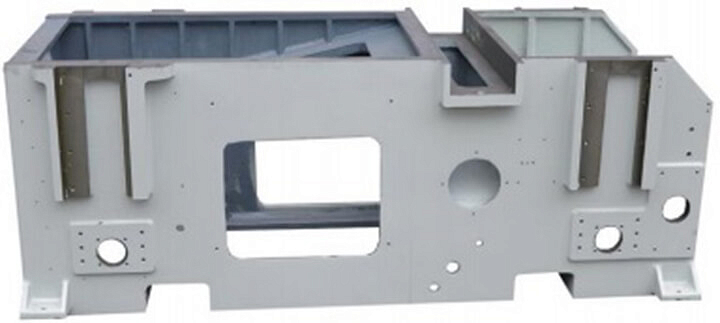

Станина и стол станка
Выполнены литыми, что обеспечивает гашение вибраций и высокую точность обработки.

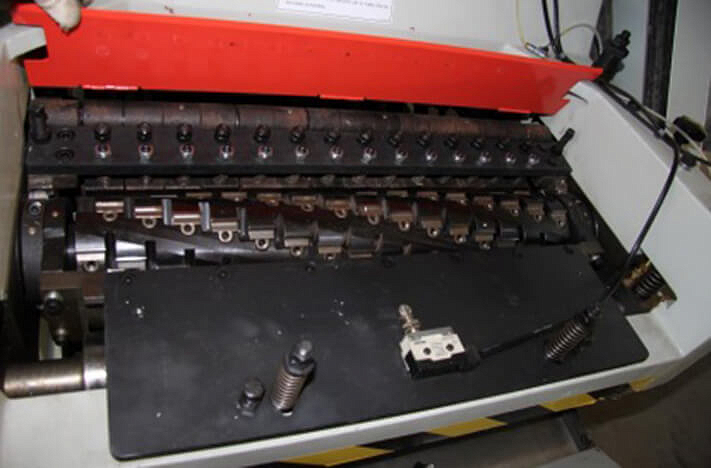

Верхний ножевой вал
Удобный доступ к верхнему ножевому валу. При поднятой крышке срабатывает концевик и исключает запуск станка, что обеспечивает безопасную замену ножей.
